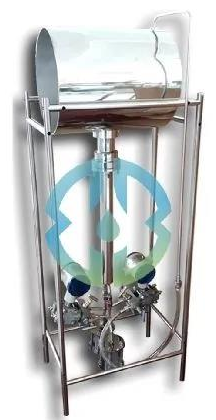

毕托巴®油井计量

1 油井计量的意义 ：单井的计量数据能够给油藏提供数据依据，有利于油藏人员针对单井进行分析，同时能够更清晰的知道地层动态，便于对井的作业、产量分配等工作。目前整个生产系统对单井计量存在的主要问题是现场提供的单井计量数据跟油藏预测数据存在一定的偏差，最终导致整个平台的计量数据偏差量较大，产生数据偏差的原因很多：1.流量计的量程、选型存在一定问题；2.流量计的标定工作没有落实（之前计量系统的流量计大多数都没有标定）；3.操作人员在倒井计量过程当中，由于单井的物性不同，导致计量工况发生变化（温度、压力、含水率）。2 毕托巴产品的特点：毕托巴单井油气流量计量装置对油井多相间歇脉冲流,含有大量不稳定的气相成分特点,主要由气液分离装置实现计量功能。油井来液（多相流）进入分离器，将气相与液相有效分离，经分离器分出气、液管路，可控制气液不产生串流、回流，装置设有低液量限位，可确保单井产液低情况下的准确计量，同时装置可测取介质液量(温度、压力、气量、油量、水份选配)等数据，可实现单井气、液分项计量与管理，准确掌握油井日产量及日常波动情况。 3 应用案例 3.1庆新油田第一采油工区31号油井3.2庆新油田第一采油工区41号油井

毕托巴®非满管水测量

毕托巴不满管污水流量计特点 :1.准确度高、重复性好，解决了气泡、杂质对计量与准确度的影响。2.装置配有液位计实时准确测量液面的变化进行流量计量。3.流量计结构紧凑、可在线开孔插入式安装。解决了必须截断管道安装难题问题。4.取压探头防堵设计，解决了水内的杂质堵塞测速头测孔，保证流量仪表的正常测量。5.装置配有沉积罐，透明的材质可观察沉淀泥沙的情况，配有反吹装置更便于维护。中石化巴陵石化排污水流量计量案例 :环境背景：    岳阳巴陵石化生产污水排放流量计量一直困扰着巴陵石化与环保部门，由于管内污水流量变化较大，水流在管道内长期处于不满管流淌状态，水中含有大量泥沙和固体物料，常规流量计都无法进行有效准确的监测。技术参数：管 内 径: 400mm       温    度: 常温   管道走向: 水平           管道材质：碳钢 直 管 段：足够           流    量：0.5m/s-10m/s中石化巴陵石化排污水流量计量案例结论 :1.取压探头防堵设计，解决了水内的杂质堵塞测速头测孔，保证流量仪表的正常测量。2.装置配有液位计实时准确测量液面的变化计算流通横截面。准确度高、重复性好。3.解决了气泡、杂质对计量与准确度的影响。装置配有沉积罐，透明的材质可观察沉淀泥沙的情况，配有反吹装置更便于维护。4.可以满足在不同排放量的情况下对满管与不满管的自动切换计量。5.可在线开孔安装不影响用户正常排放，可随时进行在线维护。同时配有反清洗装置保证不堵塞。中石化巴陵石化排污水流量计量运行报告 :

西部石化网发布毕托巴®流量计填补国内空白

天津石化承担的集团公司科研项目—一毕托巴® 流量计校准规范编制顺利完成并填补国内空白。《毕托巴流量计校淮规范》于7月底通过总部评审验收，这是继2011年天津石化承担的《V锥流计校淮规范》、《环氧乙烷检测报警仪校准规范》两个集团公司科研项目成功推广应用后，在计量科研方面取得的又一重要成果。毕托巴® 流量计具有测量准确度高、重复性能好、量程比宽、适用范围广、节能效果明显等特点。由于之前在检定规程或校准规范方面一直缺乏国家标准和行业标准，从而影响到该流量计在中国石化系统的推广应用。按照总部要求，天津石化于今年承担了该科研课题，成立了攻关小组，广泛收集相关资料，积极开展校准试验，积累有效试验数据600余组，最终确定了流量校准点，验证了校准方法的可行性。

毕托巴®气体、液体、蒸汽一体化多功能便携式流量计量

1 前提概要     工业用户大多因生产的需要，有些管道介质流量无需实时监控，定期检测就可满足生产需求，对于这种现场需求可选用毕托巴® 便携式流量计。    便携式毕托巴®流量计，结构简单携带方便，显示仪表与传感器一体化连接，变送器内置一体式液晶数显表也可采用手提式就地显示，同时拥有多种接口实现数据上传。适应多种管径规格，可以现场计量多种气、液介质、兼备介质取样功能。2 系统构成 (1）传感器部分：毕托巴®传感器型号BTB-V1-1011(经高精度风洞标定、气体、液体标准装置标定/校准)。(2）仪表相关测量部件：手提流量计算机、差压变送器、压力变送器、温度变送器、多种接口、截止阀套件、三阀组套件、通信线缆、快速接头组件、高性能锂电池组。  (3）管道连接组件：多规格球阀填料函在线连接装置、单（双）保护装置、外掐在线安装装置。3 产品技术参数 测量介质：液体、气体、蒸汽等洁净或含有一定脏污杂质的流体。管道材质：钢、铸铁、不锈钢、PVC、玻璃钢等多种管道材质。测量管径范围：DN30～DN10000准 确 度：气体1.0级；液体：0.5级；蒸汽：0.5级；适用压力：P≤2.5MPa       适用温度：T≤230℃直管段长：最低要求前1D，后1D；标准 前10D后5D（D：管内径）测速范围：液体：0.03m/s≤V≤10m/s  气体：0.3m/s≤V≤150m/s。流量量程比：液体：1:20；  气体：1:10004 产品性能优势 （1）采用插入式安装，直接测量管道内流体速度、流量、温度、压力具有现场介质取样功能。准确度高、重复性好、体积小、重量轻、携带方便、无需外接电源、设有多种数据接口。（2）毕托巴® 便携式流量计是通过国家院流量标准装置检定/校准后的插入式流量计，测量准确度可溯源。（3）特殊型号一支传感器可对多种管径、多种介质（气、汽、液）进行测量。液体：（净水、脏污水、热水、含一定气泡水、腐蚀性液体等）。气体：（压缩空气、各种煤气、火炬气、瓦斯气、氮气、风量、蒸汽等流体）。（4）可以直接测量流体的温度、压力参数补偿计算；具有被测流体取样功能可以满足用户的检测需求。（5）便携式毕托巴® 流量计采用飞机空速管测量原理，所以不受管道表面锈蚀、涂漆层、振动、管内结垢、含有气泡杂质等影响测量精度。（6）可实施在线安装在线计量，安装过程不需截断管流不影响生产，无压力损失、安全、无泄漏。（7）只需将被测管道与流体参数输入流量计算机（计算机内置管道数据模型），可测量不同管道形状、多种管径规格、不同直管段的流体流量。（8）内置高性能可充电电池，可连续工作时间32小时以上，也可外接220V交流电源。（9）一台便携式毕托巴®流量计可以分别测量气体与液体介质，只要对手提式流量计算机进行参数设置即可完成切换。全中文的数显仪表界面，更易于操作。特别适合能源计量现场流量监测、校准（在线校准）、测试分析、诊断，辅助提升与完善用户能源管理水平。

超高温测量

1 毕托巴® 超高温流量计测量范围 （1）传感器材质采用耐高温材质，耐温可达1300℃，满足客户介质最高温度800℃的要求。配置变送器通过温度、压力补偿参与计算，得出流量，保证整套系统测量准确度为1%。（2）传感器上设置隔套，内部加循环冷却气体或液体，加强传感器的耐温性，同时内部通入加热液体或气体可提高传感器的温度，防止传感器内部介质凝固。（3）传感器可测量超高温介质，也可以测量低温结晶凝固介质。2 毕托巴® 高温气体测量系统案例 案例名称：毕托巴® 流量计高温烟气流量计量用户名称：江苏申特钢铁有限公司技术参数：介质压力：-450Pa     介质温度：1200℃    管    径：DN3000流量范围：0—95000Nm³/h    环境背景：江苏申特钢铁有限公司为了科学利用生产过程余热，将焦化厂炼焦过程产生的废烟气，通过余热锅炉回收高温烟气制蒸汽供电厂发电，由于该烟气温度较高，回收温度达到1200—1300多度，对其流量测量成了难题，市场上一直找不到能够测量的流量计厂家，烟气流量数据对锅炉生产起到十分重要作用，通过流量测查锅炉热效率及保温情况，及时掌握锅炉生产安全性能，生产部门之间的节能降耗考核的依据。针对江苏申特钢铁的高温烟气工况,热风温度高通常1200-1250℃的严酷测量环境，要求测量仪表能长时间耐高温，同时高温下的保证测量系统长时间安全、稳定使用。我公司通过实地了解情况，根据用户使用需要，成功研制了用于测量高温烟气的毕托巴® 流量计，为申特钢铁有限公司解决了这一世界级测量难题。流量计选型：采用 BTB-G(3000)-GT1：一次测量元件采用美国航天耐高温材质；T≥1300℃2：一次元件加双刚玉保护套，保证高温气流冲刷下长寿命使用；3：一次元件设有自动控制冷却系统，保证其测量在最佳工作温度范围（280-390℃）；4：本系统还可选配温度测量功能，保证高温下准确长寿命测量。维护方便。5：传感器为毕托巴® 经典防堵B型号，其防堵效果出色，同时维护方便。3 使用效果在2013年10月投用使用后，成功地实现了在高温烟气温度（超过1200℃）极端工况下流量准确测量，并解决了烟气管道的流通截面大，当焦炉出焦时流量降低时气体流速很低条件下的准确计量问题，独特的设计的BTB-B防堵一次传感器完全解决了烟气中含固体粉尘造成流量测量元件堵塞等问题。

毕托巴®无直管段异型管流量计测量

一、解决策略      传感器测量部分的设计结构，可产生较大的差压输出，达到标准测量装置的2.5 倍以上，其重复性好、稳定可靠；采用自动防堵设计与耐磨材质无须外加气体吹扫可长寿命免维护运行；      大管径计量可以忽略压力损失，有效降低能耗；传感器在管道内截面多点阵列或多截面分布式测量流速；对管道的直管段无严格要求，可适用不同直管段工况准确测量；我们可提供个性化设计方案，根据流场分布调整测点位置与数量实现准确测量；适合各类大管径、低流速、直管段不足、高温、含粉尘杂质的风、煤气流量与能量计量，具有很高的性能价格比。二、毕托巴® 流量计无直管段异型管设计      在对无直管段异型管计量时，采用单点或多点流速代表整个截面的流量，我公司采用模拟软件，对介质流场进行分析，确定流场分布，避开流场不稳定乱流区域安装，采用实流标定实验确定流量计的准确性。三、无直管段异型管流量测量装置的特点（1）测量准确度高      每一套流量传感器都有自己的检定数据，通过其检定数据得到准确的计算修正值，根据全量程的检定数据采取非线性运算处理，保证了流量计在全量程范围内的准确度要求。（2）技术指标      准确度等级1.0，规格：管道尺寸大于100mm。

毕托巴®流体计量与解决方案

毕托巴流量计河南中烟工业有限责任公司南阳卷烟厂应用案例

工况参数:口径为DN300，工作介质为热空气，工作介质温度为115℃。工作压力:2.3kPa。最大流量:SH612B型薄板烘丝机的风机日常设定风量为2400m³/h，流速范围为(8～20)m/s，流量计最大示值误差0.3m/s。工况情况及使用要求:河南中烟工业有限责任公司南阳卷烟厂SH612B型薄板烘丝机对烟丝含水率的控制主要通过控制热风系统实现，热风风速是通过风管阀门开度和风机频率进行节，根据不同的烟丝来料的特性(如批次、品类、初始含水率等)进行个性化调整，通过流量计对风速进行实时测量，热风温度则通过控制热交换器来实现，保证干燥过程顺利进行，进而稳定其过程产品烟丝含水率。现有安装V锥流量计前1.7m位置有调节阀，V锥流量计后1.9m位置为弯头，对于DN300口径管道，流量计前直管段为5.67D，后直管段为6.3D，常规流量计要求安装位置要满足前10D后5D，对上游安装有调节阀门的要求前直管段需满足15D要求才能保证被测介质流场稳定。我单位现有直管段的工况条件，不能满足常规流量计要求。我单位现应用的V锥流量计因采用焊接方式安装，不能在线校准，也不能停产离线检定，流量计长期使用中缺乏定期校准，参数准确性无法有效保障。

毕托巴流量计中核集团海南昌江核电站压缩空气应用案例

中核集团海南昌江核电厂应用压缩空气流量计，因复杂的工艺及严重直管段不足，造成流量数据误差大，流量数据波动剧烈严重影响客户生产工艺。  毕托巴流量计针对用户现场实际工况设计定制生产，在CNAS实验室中模拟现场直管段工况进行实流标定，经多段非线性修正保证±0.5级测量精度。技术交流现场安装现场运行数据

毕托巴超高温度气体应用案例

中国石油化工股份有限公司茂名分公司10万吨/年高端碳材料联合装置煅烧单元的回转窑出口烟道需对烟气流量进行测量,该烟道工艺管线尺寸为中4632×316操作温度1150℃,操作压力-280Pa,正常流量90000Nm3/h。该工况烟气管道的流通截面大,流速较低不易检测,同时烟气中含有固体粉尘、容易造成流量测量元件堵塞,要求流量计在高温下长期安全稳定可靠使用。根据高温烟气测量的实际情况,结合毕托巴流量计的技术特点,茂名分公司经过对超高温毕托巴流量计各项技术指标的技术论证,选择毕托巴流量计测量回转窑出口烟道烟气流量。在实际使用过程中,毕托巴流量计测量信号准确、稳定无波动,流量数值符合实际工况,传感器耐高温无变形,测量管路通畅无堵塞现象,投用至今无故障免维护,满足实际测量要求,符合高温烟气工况应用。

毕托巴流量计中船711所应用案例

中船711所实验装置1台火炬气，1台蒸汽流量需求，蒸汽流量存在直管段不足宽量程低流速等问题，火炬气存在2种介质相互切换运行，直管段不足宽量程低流速等问题。毕托巴针对现场工况设计的宽量程低流速一体化高精度流量计彻底解决用户计量误差大等难点，为后续实验论证提供坚实的数据支撑。

毕托巴在线校准流量计中车集团应用案例

中车集团DN50贸易结算用氧气流量计，现场存在低流速小流量问题，毕托巴在线校准流量计拥有高精度流量测量，同时具备稳定的小流量测量优势。流量计传感器可接通两路变送器仪表分别在管道中独立取两组差压信号，仪表可通过两路流量数据进行互校检测，随时分析流量数据准确性、可靠性。当两组流量数据偏差超出流量计允许最大误差2倍时，人员需及时对流量计进行检查维护，减少计量损失。
